Terpisah Core Transformer Core Silicon Steel Core

Split Transformer Core Core Silicon Steel Core Description

---



Bahan:

Baja Silikon CRGO dengan karakteristik loss of low besi - dan permeabilitas tinggi dalam ketebalan 0,23mm, 0,27mm.



Ciri:

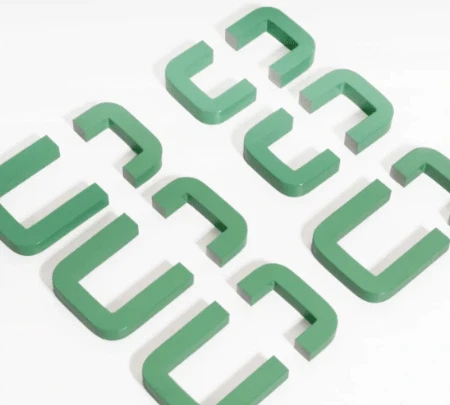

Core dilukai oleh mesin belitan kami yang dikembangkan secara independen - dan dirawat panas vakum tinggi. Pemotongan asimetris dapat diterima. Mereka datang dalam bentuk UI, UU, dan Toroidal dengan dimensi yang tepat.



Split Transformer Core Application saat ini:

Terutama digunakan dalam transformator saat ini untuk akuisisi dan deteksi listrik. Tersedia bentuk lubang persegi dan bundar.

Inti baja silikon transformator split arus dapat disesuaikan

Ukuran (D *D *B) (mm)	Cross - Area sectional (mm²)	berat (g)	volt - ampere karakteristik (mv) (1A Eksitasi Output Arus)	Panjang sirkuit magnetik (mm)
184*226*60	1260	7096	7.6	643.7
52.5*90.5*64	1216	2388	27.2	224.5
57*89*58	928	1861	17.3	229.2
55*81*68	884	1651	29.3	213.5
59*89*53	795	1616	19.8	232.4
55*87*40	640	1248	19.8	222.9
60*88*40	560	1139	13.8	232.4
41*72*25	387.5	602	14.1	177.4
66*91*30	375	809	9.9	246.5
59*79*30	300	569	7.3	216.7
62*82*30	300	593	8.8	226.1
59*77*30	270	504	7.3	213.5
59*85*12	156	309	3.6	226.1
55*75*15	150	268	3.3	204.1
61*85*12	144	289	2.1	229.2
60*82*11	121	326	3.9	222.9
43*57*15	105	144	4.3	157.1
24*35*10	55	45	3.1	92.6



Split Transformer Core Core Silicon Steel Core Keuntungan:

• Akurasi tinggi

Mengadopsi struktur transformator saat ini yang sesuai dan kompensasi - metode kontrol, transformator arus terpisah dapat mencapai akurasi yang sangat tinggi dan memberikan perlindungan untuk pengukuran yang akurat.



• Kisaran pengukuran yang luas

Inti transformator arus terpisah memiliki celah yang memperluas daerah magnetisasi yang tidak jenuh. Oleh karena itu, arus maksimum yang diukur dengan transformator arus split jauh lebih besar dari yang diukur dengan transformator arus dengan struktur tertutup. Misalnya, inti transformator split arus memiliki rentang pengukuran yang lebih luas.



• Non - invasif

Karena buka - tutup struktur, transformator arus split presisi tinggi dapat dijepit langsung pada konduktor yang diukur, dan kemudian pengukuran invasif non- dapat dilakukan tanpa memotong sirkuit.



• Kuat Anti - Kemampuan Saturasi

Inti transformator arus terpisah memiliki celah yang memperkuat kepadatan fluks magnetik saturasi inti. Selain itu, pengaruh magnet residual pada transformator arus terpisah lebih rendah dari pada transformator arus struktur tertutup. Ini membuat transformator arus terpisah menjadi kemampuan saturasi anti - yang kuat.
