Permeabilitas tinggi inti transformator crgo silicon baja lembaran

Sep 29, 2025

Tinggalkan pesan

Deskripsi Produk Sheet Silicon Silicon

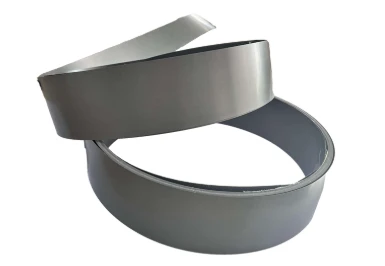

High Permeability core transformer crgo silicon steel sheet

Baja silikon berorientasi biji -bijian dingin, atau baja transformator, sebagai paduan ferrosilicon, melakukan penggunaan yang hebat dalam transformator inti CRGO (seperti inti transfomer baja listrik). CRGO Silicon Steel mencakup banyak keunggulan dan GNEE berusaha paling baik untuk memenuhi persyaratan pelanggan.

Baja CRGO memiliki permeabilitas magnetik yang tinggi, resistivitas tinggi, kerugian rendah, dan faktor penumpukan yang tinggi. Diproduksi melalui proses penggulungan dingin yang menyelaraskan butir untuk meningkatkan karakteristik magnetik dalam arah rolling, yang dikenal sebagai tekstur Goss.

Aplikasi baja silikon CRGO sebagai inti transformator

Baja kelas CRGO terutama menemukan aplikasi sebagai bahan inti untuk transformator daya dan transformator distribusi.

Permeabilitas magnetik yang tinggi menyebabkan arus eksitasi yang rendah dan induksi yang lebih rendah.
Histeresis rendah dan kerugian arus eddy.
Faktor laminasi yang sangat baik mengarah pada desain yang lebih baik dan kompak dan karenanya bahan rendah dibutuhkan.
Karakteristik saturasi lutut tinggi.
Tingkat magnetostriktriksi yang sangat rendah menyebabkan pengurangan kebisingan.
Meningkatkan kemudahan berliku dan meningkatkan produktivitas.

Bagaimana itu dibuat

Rolling Dingin:

Baja mengalami langkah rolling dingin terakhir, yang sangat penting untuk membangun struktur dan orientasi butir yang diinginkan.

Penyempurnaan domain:

Perawatan diterapkan untuk memperbaiki domain magnetik, lebih lanjut meningkatkan sifat magnetik dan mengurangi kehilangan inti.

Spesifikasi Baja Silikon Listrik

Barang	Pergi baja listrik
Ketebalan yang tersedia (mm)	0.23 0.27 0.30 0.35
Lebar yang tersedia (mm)	800~1200
Diameter dalam (mm)	508
Berat (t)	2~5

Catatan: Berat kumparan dapat disesuaikan

Toleransi dimensi dan bentuk (untuk referensi)

Ketebalan yang tersedia

(mm)

Toleransi ketebalan

(mm)

Toleransi ketebalan melintang

(mm)

Toleransi ketebalan longitudinal

(mm)

Toleransi lebar

(mm)

Kebosanan

(%)

Camber 2m

(mm)

0.23

±0.020

Kurang dari atau sama dengan 0,020

Kurang dari atau sama dengan 0,030

0~+2

Kurang dari atau sama dengan 1,5

Kurang dari atau sama dengan 1.0

0.27

±0.030

0.30

0.35

Indeks Teknis Baja Listrik GO (untuk referensi)

Standar Properti Elektromagnetik

Jenis	Ketebalan yang tersedia (mm)	Nilai	Kepadatan (kg/dm³)	Max Core Loss (W.Kg)	Min. Induksi Magnetik (T)
Tipe umum	0.23	23SQ110	7.65	1.10	1.80
	0.27	27sq110	7.65	1.10	1.82
	0.27	27sq120	7.65	1.20	1.8
	0.30	30sq120	7.65	1.20	1.82
	0.30	30sq130	7.65	1.30	1.81
	0.35	35SQ135	7.65	1.35	1.80
		35SQ145	7.65	1.45	1.80
		35SQ155	7.65	1.55	1.80
Jenis induksi magnetik tinggi	0.23	22SQG085	7.65	0.85	1.87
		23SQG090	7.65	0.90	1.87
		23SQG095	7.65	0.95	1.87
	0.27	27SQG090	7.65	0.90	1.89
		27SQG95	7.65	0.95	1.89
		27SQG100	7.65	1.00	1.89
	0.30	30sqg100	7.65	1.00	1.89
		30sqg105	7.65	1.05	1.89
		30sqg110	7.65	1.10	1.89
		30sqg120	7.65	1.20	1.89
	0.35	35SQG115	7.65	1.15	1.89
		35SQG125	7.65	1.25	1.89
		35SQG135	7.65	1.35	1.89
Jenis induksi magnetik tinggi yang disempurnakan	0.23	23SQGD080	7.65	0.80	1.89
		23SQGD085	7.65	0.85	1.89
		23SQGD090	7.65	0.90	1.89
	0.27	27SQGD085	7.65	0.85	1.89
		27SQGD090	7.65	0.90	1.89
		27SQGD095	7.65	0.95	1.89
	0.30	30sqgd095	7.65	0.95	1.89
		30sqgd100	7.65	1.00	1.89
		30sqgd105	7.65	1.05	1.89

Sifat magnetik (untuk referensi)

Properti Elektromagnetik Khas

Jenis	Ketebalan yang tersedia (mm)	Nilai	Kepadatan (kg/dm³)	Max Core Loss (W.Kg)				Induksi (t)
Jenis	Ketebalan yang tersedia (mm)	Nilai	Kepadatan (kg/dm³)	P15/50	P17/50	P15/60	P17/60	B8	B25
Tipe umum	0.23	23SQ110	7.65	0.76	1.05	1.03	1.40	1.89	1.95
	0.27	27sq110	7.65	0..75	1.06	1.04	1.38	1.89	1.94
	0.27	27sq120	7.65	0.81	1.10	1.07	1.46	1.89	1.94
	0.30	30sq120	7.65	0.80	1.12	1.08	1.45	1.89	1.94
	0.30	30sq130	7.65	0.83	1.16	1.12	1.54	1.88	1.94
	0.35	35SQ135	7.65	0.87	1.22	1.18	1.63	1.87	1.91
		35SQ145	7.65	0.93	1.30	1.25	1.72	1.85	1.91
		35SQ155	7.65	1.00	1.40	1.35	1.85	1.85	1.91
Jenis induksi magnetik tinggi	0.23	22SQG085	7.65	0.62	0.83	0.80	1.09	1.91	1.95
		23SQG090	7.65	0.64	0.87	0.84	1.13	1.91	1.95
		23SQG095	7.65	0.65	0.90	0.87	1.17	1.91	1.95
	0.27	27SQG090	7.65	0.64	0.88	0.86	1.16	1.91	1.96
		27SQG95	7.65	0.67	0.92	0.89	1.21	1.91	1.95
		27SQG100	7.65	0.69	0.95	0.92	1.25	1.90	1.95
	0.30	30sqg100	7.65	0.71	0.97	0.93	1.28	1.91	1.96
		30sqg105	7.65	0.73	1.00	0.96	1.30	1.91	1.95
		30sqg110	7.65	0.74	1.0	0.97	1.32	1.91	1.95
		30sqg120	7.65	0.75	1.04	0.99	1.34	1.91	1.95
	0.35	35SQG115	7.65	0.83	1.11	1.09	1.50	1.90	1.95
		35SQG125	7.65	0.89	1.22	1.18	1.60	1.90	1.94
		35SQG135	7.65	0.96	1.32	1.27	1.72	1.90	1.94
Jenis induksi magnetik tinggi yang disempurnakan	0.23	23SQGD080	7.65	0.57	0.78	0.75	1.01	1.90	1.95
		23SQGD085	7.65	0.60	0.82	0.79	1.07	1.90	1.95
		23SQGD090	7.65	0.63	0.86	0.83	1.12	1.89	1.94
	0.27	27SQGD085	7.65	0.61	0.83	0.81	1.13	1.90	1.95
		27SQGD090	7.65	0..63	0.86	0.83	1.15	1.89	1.95
		27SQGD095	7.65	0.66	0.90	0.87	1.18	1.89	1.94
	0.30	30sqgd095	7.65	0.68	0.91	0.88	1.18	1.91	1.94
		30sqgd100	7.65	0.70	0.95	0.92	1.26	1.91	1.94
		30sqgd105	7.65	0.71	0.97	0.94	1.28	1.90	1.94

Lapisan isolasi

Barang	Ciri
Komponen komponen	Lapisan anorganik
Resistensi interlaminasi	Resistensi interlaminasi tinggi dan isolasi yang sangat baik
Adhesi	Adhesi halus, kombinasi dekat lapisan dan substrat, tidak nyaman dengan mengelupas.
Faktor laminasi	Lapisan seragam dan faktor laminasi tinggi membuat efek laminasi yang baik.
Kemampuan proses	Kemampuan stamping dan pengelasan yang sangat baik
Ketahanan panas	Lapisan dapat menahan 800 derajat stres menghilangkan anil di lingkungan oksidasi non -
Resistensi korosi	Lapisan dapat kekebalan tubuh membentuk korosi kumparan isolasi, minyak mekanik, koil pendingin, minyak anti pembekuan dan freon.

Sifat mekanik yang khas (untuk referensi)

Ketebalan yang tersedia (mm)	Kekerasan (HV1)	Kekuatan tarik (MPA)	Kekuatan luluh (MPA)	Pemanjangan (%)	Jumlah tikungan	Faktor laminasi (%)	Adhesi (nilai)
0.23	198	350	330	12	21	96.5	B-C
0.27	200	355	332	12	21	97.0	B-C
0.30	204	359	334	13	21	97.0	B-C
0.35	204	362	342	13	21	97.5	B-C

Referensi silang penunjukan (untuk referensi)

Jenis	Ketebalan (mm)	Shousteel	Baosteel	NSC	Jfe	Tks	Posco	Ni & sco	AK
Tipe umum	0.23	23SQ110	B23G110			C110-23
	0.27	27sq10	B27G120	27Z120	7JG120	C120-27	27pg120	NV27S-120	M-4
				27Z130	27JG130	C130-27	27pg130	NV27S-130	M-4
						C140-27	27pd140	NV27S-140
	0.30	30sq120	B30G120	30Z120	30JG120		30pg120	NV30S-120
		30sq130	B30G130	30Z130	30JG130	C130-30	30pg130	NV30S-130
		30sq140	B30G140	30Z140	30JG140	C140-30	30pg140	NV30S-140	M-5
						C150-30
Jenis induksi magnetik tinggi	0.27	27SQG090	B27P090	27ZH090			27ph095
		27SQG095	B27P095	27ZH095		H095-27	27ph095
		27SQG100	B27P100	27ZH100	27JGH100	H103-27	27ph100	NV27P-100
				27ZH110	27JGH110				H-1

	0.30	30sqg100	B30P100	30ZH100	30JGH100	H105-30	30ph100
		30sqg105	B30P105	30ZH105	30JGH105	H111-30	30ph105	NV30P-105
				30ZH110	30JGH110
		30sqg120	B30P120	30ZH120
Jenis induksi magnetik tinggi yang disempurnakan	0.23	23SQGD080	B23R080	23zdkh80			23phd080
		23SQGD085	B23R085	23zdkh85			23phd085
		23SQGD090	B23R090	23zdkh90
	0.27	27SQGD085
		27SQGD090	B27R090	27zdkh90 27ZDMH90	27JGSD	H090-27	27PHD090
		27SQGD095	B27R095	27zdkh95 27ZDMH95	27JGSD95		27PHD095		H-1dr
	0.30	30sqgd095
		30sqgd100
		30sqgd105

Produk unggulan Gnee

Gnee menyediakan inti besi premium untuk dunia. Core kami dapat dipilih dalam berbagai bahan, bentuk, aplikasi, teknik manufaktur, dll., Untuk memenuhi permintaan pelanggan yang beragam. Jelajahi jajaran produk luas kami sekarang ~

Proses pembuatan

1. Sumber bahan baku

2. Celah

3. Meninju

4. Laminasi

5. Pembentukan inti

6. Pengujian
