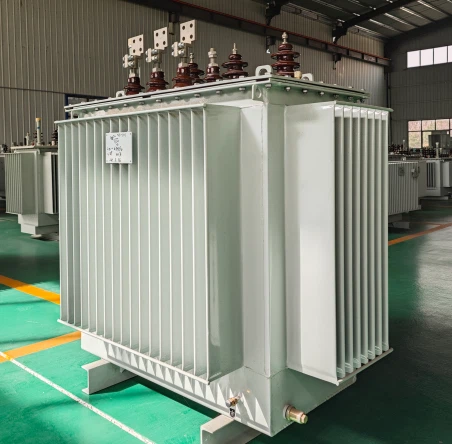

600kVA 20kv/0.4kv Minyak Tiga Fasa-Trafo Distribusi Terendam untuk Sistem Tenaga Fotovoltaik Surya Sistem Penyimpanan Fotovoltaik Surya
Nov 03, 2025
Tinggalkan pesan
Trafo terendam-minyak tiga fase dibuat dengan baja silikon premium dan belitan tembaga bebas oksigen-. Ini fitur kehilangan rendah, kebisingan rendah, dan efisiensi tinggi. Dengan oli yang digunakan untuk isolasi dan pendinginan, ini memastikan kinerja yang stabil dalam berbagai kondisi pengoperasian. Ini banyak diterapkan dalam sistem transmisi dan distribusi tenaga listrik, fasilitas industri, dan proyek infrastruktur.
Oli Tiga Fasa-Spesifikasi Transformator Distribusi Terendam
Data teknis transformator distribusi pengatur tegangan non-eksitasi segel penuh tiga fase S13-M 20kV
| Nilai Daya (kva) | Tegangan Tinggi (kv) | Tegangan Tinggi. Rentang ketukan | Tegangan Rendah (kv) | Simbol koneksi | Tidak-kehilangan beban(kw) | kehilangan beban (W) 75 derajat | Impedansi pendek (%) | Tanpa-arus beban(%) |
| 50 | 20 | ±5 atau ±2x2,5% | 0.4 | Ydn11 atau Yyn0 | 100 | 1010/960 | 5.5 | 1.9 |
| 63 | 110 | 1200/1150 | 5.5 | 1.8 | ||||
| 80 | 130 | 1440/1370 | 5.5 | 1.7 | ||||
| 100 | 150 | 1730/1650 | 5.5 | 1.5 | ||||
| 125 | 170 | 2080/1980 | 5.5 | 1.5 | ||||
| 160 | 200 | 2540/2420 | 5.5 | 1.3 | ||||
| 200 | 140 | 3000/3860 | 5.5 | 1.2 | ||||
| 250 | 190 | 3520/3360 | 5.5 | 1.1 | ||||
| 315 | 340 | 4210/4010 | 5.5 | 1 | ||||
| 400 | 410 | 4970/4730 | 5.5 | 0.9 | ||||
| 500 | 480 | 5940/5660 | 5.5 | 0.9 | ||||
| 630 | 570 | 6820 | 6 | 0.8 | ||||
| 800 | 700 | 8250 | 6 | 0.7 | ||||
| 1000 | 830 | 12000 | 6 | 0.6 | ||||
| 1250 | 970 | 13200 | 6 | 0.6 | ||||
| 1600 | 1170 | 15950 | 6 | 0.5 | ||||
| 2000 | 1380 | 19140 | 6 | 0.5 | ||||
| 2500 | 1640 | 22220 | 6 | 0.4 |
Tingkat Isolasi
| Tingkat tegangan(kV) | Tegangan operasi maksimum (nilai efektif) | Dinilai durasi pendek Frekuensi daya menahan tegangan kV/menit | Impuls petir menahan tegangan kV (puncak) | |
| Gelombang penuh | Gelombang cincang | |||
| 0.4 | 0.46 | 5 | 75 | 85 |
| 10 | 12 | 35 | 75 | 85 |
| 20 | 23 | 55 | 125 | 140 |
Oli-Kondisi Penggunaan Transformator Terisi
1. Suhu lingkungan maksimum:+40 ºC
2. Suhu lingkungan minimum: -25 ºC
Ketinggian:<1000m3
A. Kelembaban relatif rata-rata bulanan maksimum: 90% (20 ºC) 5. Lokasi pemasangan: Dipasang di tempat tanpa kebakaran, bahaya ledakan, polusi serius, korosi kimia, dan getaran parah, di dalam atau di luar ruangan.
Standar eksekusi
GB 1094.1 Transformator Daya
Panduan Beban GBTT 15164 untuk Transformator Daya yang direndam dalam Oli
GB/T 6451 Parameter Teknis dan Persyaratan untuk Transformator Daya Terendam Oli Tiga Fasa
Oli Trafo GB 2536
JB/T 3837 Metode Penunjukan Model Produk Transformator
Pedoman Pengujian JB/T 501 untuk Transformator Daya
GB1094.3 Tingkat insulasi dan uji insulasi transformator daya - Celah udara untuk insulasi eksternal
DL/T572
Peraturan Pengoperasian Transformator
Standar-standar di atas tunduk pada rilis terbaru; Persyaratan peralatan lainnya harus didasarkan pada standar nasional atau profesional terkini.
profil Perusahaan
GNEE TRANSFORMER memiliki kapasitas produksi yang kuat dan tim pemasaran yang efisien.
Produk trafo kami meliputi trafo tegangan ultra-tinggi 500kV, 400kV, 330kV, 220kV, dan 110kV, berbagai trafo tipe-kering/trafo terendam oli/trafo paduan amorf 35kV ke bawah, trafo energi baru, dan gardu induk prefabrikasi,
Seri ekspor: trafo-fasa tunggal, trafo-fasa tiga, trafo silinder, trafo isolasi, trafo kontrol, pengatur tegangan dan produk lainnya, Dan berbagai spesifikasi trafo khusus seperti trafo grounding, kumparan penekan busur, trafo Bitcoin, kabin prefabrikasi, reaktor, trafo tanur listrik, trafo penyearah, trafo pertambangan, trafo kelautan, dll.
GNEE TRANSFORMER berturut-turut telah lulus sertifikasi sistem ISO9001, ISO14001, ISO45001, SA8000. Pada saat yang sama, trafo distribusi tingkat 10kV dan 35KV serta gardu induk tipe kotak telah memperoleh sertifikasi IEC Komisi Elektroteknik internasional, sertifikasi UL AS, sertifikasi TUV Jerman, sertifikasi CE UE, sertifikasi KEMA Belanda, dan sertifikasi GOST. Penjualan produk kami mencakup pasar global, termasuk 72 negara dan wilayah seperti Amerika Serikat, Eropa, Kanada, Meksiko, dll.
tampilan peralatan bengkel transformator
jenis trafo dari GNEE
Dapatkan spesifikasi Transformer Order
Transformator GNEESpesifikasi pesanan
|
Saat memilih produk perusahaan kami, harap berikan data berikut untuk melayani Anda dengan lebih baik. |
||
|
Permintaan |
||
|
Permintaan: |
Metode Telepon: |
Fax: |
|
Pemimpin teknis proyek: |
Metode Telepon: |
Kotak surat: |
|
Pemilihan jenis transformator |
||
|
□Trafo kering {□SC(B) Resin epoksi □SC(B) Tidak-terbungkus} □Kotak Amerika (ZGS) {□Jenis terminal(-Z-) □Jenis jaringan dering(-H-)} □Penggantian Kotak Eropa (YBM){□ Penggantian kering □Penggantian oli} |
□ Oli-trafo terendam{□ Tersegel penuh (-M-) □Oil-bantalan bantalan} □Trafo paduan amorf{□Amorf kering □ Minyak amorf} □ Trafo khusus{Penyearah, Tungku, Tambang, Dll} |
|
Pemilihan data dasar transformator
|
Negara penggunaan: |
|
|
Nomor fase: |
□Tiga-fase(S konvensional) □ Monofase □Lainnya() |
|
Frekuensi: |
□50Hz (konvensional) □60Hz □ Lainnya () |
|
Minyak transformator: |
□#25(konvensional) □#45(suhu minimum di bawah-25 derajat ) |
|
Kapasitas terukur: |
□( )kVA Kondisi penggunaan □Tipe luar ruangan □Tipe dalam ruangan |
|
Ketinggian: |
□Kurang dari 1000m(konvensional) □1000-2000m □3000m以上 lebih |
|
Tegangan terukur (Tegangan tinggi) |
□6kV □10kV □20kV □35kV □66kV □110kV □220kV □Lainnya() |
|
Tegangan terukur (Tekanan rendah) |
□0,4kV □0,66kV □10kV □10,5kV □35kV □其他 Lainnya( ) |
|
Grup yang terhubung |
□Dyn11(konvensional) □Yyn0 □YNd11 □li0(Fase-tunggal) □Lainnya() |
|
Impedansi (%): |
□4% □4,5% □5,5% □6% □6,5% □7,5% □8% □Lainnya( ) |
|
Mode pengaturan tegangan |
□Pengaturan tegangan tanpa eksitasi (konvensional) □Pengaturan tegangan beban-(Z) |
|
Rentang pengaturan tegangan |
□±2*2,5% □±5% □±3*2,5% □Lainnya() |
Pemilihan aksesori transformator
|
□Kipas □Kontrol suhu{□ Umum □Dengan 485 antarmuka komputer} □Kotak kering{□ Lembaran baja biasa □Paduan aluminium » Baja tahan karat} □Tingkat perlindungan kotak kering (□IP20(Konvensional) □IP( )} □Persyaratan tinggi wadah kering{□Tidak ada □Persyaratan[ ]} □ Mode kabel keluar dari shell variabel kering {□ Atas-dan-keluar □ Atas-dan-bawah □Bawah-masuk/BAWAH-keluar □Bawah-masuk/ATAS-keluar □Bawah-masuk/BAWAH-keluar □Bawah-masuk/ samping-keluar [□Kiri □ Kanan-keluar]} |
|
Catatan: 1. (Persyaratan penggantian kering trafo 100kVA tidak termasuk kipas, seperti kipas, perlu diisi daya 2. (Penggantian oli<630kVA transformer does not include temperature control, gas relay, if necessary, need to increase the fee) |
Persyaratan khusus lainnya (biaya tambahan berlaku di bawah)
|
Trafo kering |
□Cangkang dan pelat bawah{□Biasa □Tersegel penuh} □Sakelar perjalanan □Lo magnetik □Trafo urutan nol □Batang tembaga ke kabinet tegangan rendah □Jaring pelindung □Pencahayaan □Kipas angin 100kVA atau kurang □Peredam kejut |
|
Oli-trafo terendam |
□Oli no.45 untuk area yang tidak-bersuhu rendah □Regulator tegangan beban-merek khusus □400kVA dan di bawah fase OABC stopkontak tegangan rendah dengan terminal kabel □630kVA atau lebih rendah memerlukan kontrol suhu □800kVA atau di bawahnya Tegangan rendah fase stopkontak 0 memerlukan terminal kabel □630kVA ke bawah harus dilengkapi dengan relai gas |
